Conectando el Receptor GPS

Cables compatibles con los GPS Trimble y Topcon Hiper:

De conexión a la radio PDL 450, a la libreta electrónica o colector de datos, cables de antena y de alimentación externa.


Radio PDL-450

Cuando el receptor GPS está configurado como Base, este cable en Y establece, por un lado, la comunicación con la radio PDL 450; el tercer conector, tipo SAE macho-hembra, alimenta el sistema desde la batería externa.

Tipo TRIMBLE

Cable para conectar el GPS Trimble con PDL 450

Compatible con los GPS:
R5, R6, R7, R8, 5700 y 5800.

Nota: con este sistema la radio se alimenta directamente desde la batería; la corriente no circula a través del receptor GPS, como sí ocurre en otros sistemas de conexión basados en 2 cables.

TOPCON Hiper

Cable de conexión Topcon Hiper con PDL450

Conecta la radio PDL450 y la batería con:
Hiper (Pro), Hiper+ (Plus), y versiones Ga, Gb, etc.


Cables de DATOS

Comunicación entre el receptor GPS y la controladora o colector de datos.

Topcon RS232

Cable Topcon FC100 Ref: 14-008005-03

Cable de datos FC-100, 200, 250 a GPS Topcon.

Para cualquier libreta electrónica con conector serie de 9 pin.

ACU

Cable Trimble ACU Ref: 44147

Controlador de campo ACU a receptores GPS Trimble.


Alimentación de BATERÍA EXTERNA

Para alimentar al receptor GPS desde una batería externa de 12 Voltios, como ocurre en muchos equipos configurados como Base, disponemos de varias opciones:

Receptores TRIMBLE

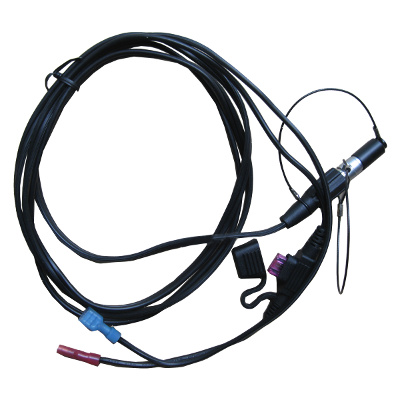

Cable GPS Trimble a batería 12V

Cable de alimentación para GPS 4700, 5700, R5, R7.
Con fusible de protección en línea.

Para otros equipos, consultar.

Adaptadores Alimentación

Adaptadores de batería de plomo a salida SAE

Diferentes opciones, para que pueda elegir el cable como más le interese:
Pinzas, terminales faston, con conector SAE.


Cables de ANTENA

Con conectores TNC rectos o acodados, según la disposición y tipo de antena externa, y manguitos de refuerzo en los extremos.

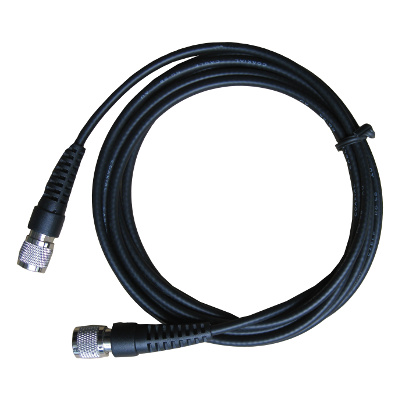

TNC recto

Cable de antena externa: conectores TNC rectos

Varias longitudes.

TNC acodado

Cable de antena con terminal TNC acodado

Muy usual en receptores Trimble.
